どうやって 電気コアコンポーネント トランスとインダクターの全体的な効率に影響はありますか?

電気コア部品 トランスとインダクタの全体的な効率を決定する上で重要な役割を果たします。これらがパフォーマンスに与える影響は次のとおりです。

磁束管理
高透磁率: ケイ素鋼などの電気コア材料は高透磁率を持つように設計されており、磁束を効率的に流すことができます。高透磁率のコアにより磁気回路の磁気抵抗が低減され、一次巻線と二次巻線間の結合が向上します。

磁束の経路: コアは磁束の低磁気抵抗経路を提供し、巻線によって生成される磁力線のほとんどが周囲の空気に漏れるのではなくコアを通過します。これにより、コイル間のエネルギー伝達効率が向上します。

渦電流損失の低減

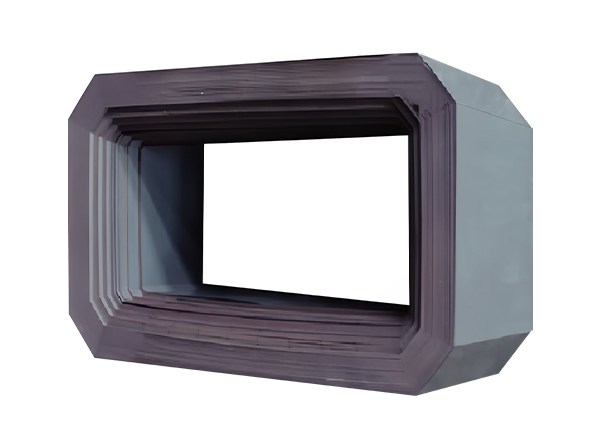

ラミネート構造: コアは多くの場合、固体部分ではなく、薄い絶縁されたラミネートで構成されています。この積層設計は、磁場の変化によってコア材料内に誘導される電流のループである渦電流を最小限に抑えるのに役立ちます。これらの電流の流れを制限することにより、エネルギー損失が減少し、全体の効率が向上します。

材料の選択: 電気抵抗率の高い材料 (シリコン鋼など) を選択すると、従来の鋼と比較して渦電流損失をさらに低減できます。

ヒステリシス損失の最小化
磁気特性: ヒステリシス損失は、磁場が変化したときのコア材料内の磁束の遅れによって発生します。このエネルギーは熱として放散されます。磁気特性が最適化された高品質の電磁鋼板の使用により、ヒステリシス損失が最小限に抑えられ、効率が向上します。

コア材料処理: 結晶粒を特定の方向に揃えるように処理された方向性ケイ素鋼は、特に磁界が主に一方向である変圧器のような用途において、ヒステリシス損失を大幅に低減できます。

熱安定性
熱放散: 効率的なコア材料は、動作中に発生する熱の管理に役立ちます。過剰な熱は損失の増加と効率の低下につながる可能性があります。低温で動作するように設計されたコアは、長期間にわたってパフォーマンスを維持できます。

熱伝導率: コア材料の選択は熱伝導率に影響します。これは、動作効率を維持し、過熱を防ぐために重要です。

周波数応答
動作周波数: コアの材質は、トランスやインダクターがさまざまな周波数でどの程度うまく機能するかに影響します。より高い周波数のアプリケーションでは、その周波数での損失を最小限に抑えるように特別に設計された材料 (アモルファス鋼やフェライトなど) が必要になる場合があります。

コアの飽和: コアは、飽和制限内で効果的に動作するように設計する必要があります。コアが飽和すると、損失が増加し、効率が低下する可能性があります。

設計上の考慮事項
コアの形状: コアの形状と構成 (E-I、U-I、トロイダルなど) は効率に影響を与える可能性があります。さまざまな形状により磁気結合が最適化され、損失が低減されます。

絶縁: 積層間の適切な絶縁により、渦電流の短絡経路が防止され、全体の効率が向上します。

電気コア部品 トランスやインダクタの性能にとって重要です。これらは磁束管理に影響を与え、渦電流とヒステリシスによるエネルギー損失を軽減し、熱安定性の維持に役立ちます。コアの材料と設計を適切に選択すると、これらの電気機器の効率が大幅に向上し、さまざまな用途でのエネルギー節約とパフォーマンスの向上に貢献します。
